기존의 일반적인 경관조명과 차별화된 기법으로 구현된 경관조명이 있어 눈길을 끈다. ‘파고다타워 종로’는 루버 기법으로 시공된 건물에 간접조명 방식으로 경관조명을 설계해 은은하고도 부드러운 빛을 연출한다.

글│한정현 기자 (hjh@popsign.co.kr)
사진│최영락 기자 (rak0703@popsign.co.kr)

발주처 파고다어학원
설계 (주)아휘디자인
조명 제조•설치 더좋은생활 주식회사


루버 양식으로 설계된 ‘파고다타워 종로’

영어교육 시설이 밀집해있는 종로에 눈에 띄는 건물이 탄생했다. 파고다어학원이 지난해 연말에 준공한 ‘파고다타워 종로’는 청계천 인근에서 랜드마크로 자리매김할 수 있는 위용을 갖췄다. ‘파고다타워 종로’는 독특한 건물기법을 도입하고 건축물의 특성을 이용한 새로운 시도의 경관조명까지 성공적으로 구현했다는 점에서 눈길을 끈다.

종로타워는 건축학적으로는 국내에서는 생소한 루버 양식으로 만들어졌다. 루버(louver)는 원래 직사광선이나 빗물이 안으로 들어오는 것을 막기 위하여 창문 따위에 빗대는 널빤지를 의미하는데, 최근 건축물에서는 알루미늄과 철판 등의 소재를 사용해 건물의 내외장 마감에 주로 사용되고 있다. 루버는 유리로 마감된 커튼월 건물이 에너지 효율이 나쁘기 때문에 이를 보완하기 위한 친환경 공법이기도 하다.

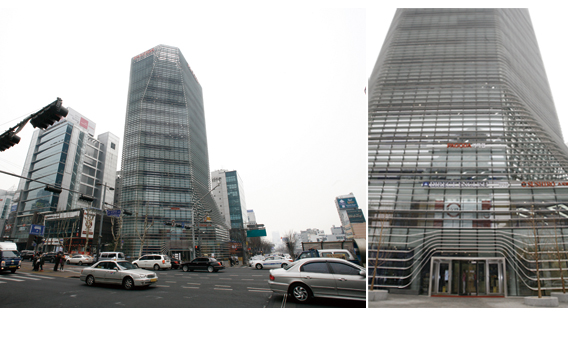

종로타워 설계를 맡은 아휘디자인은 일반적인 커튼월 건물로는 건물의 특성을 살리기 어렵고 에너지 효율성 면에서도 취약해 ‘파고다타워 종로’에 루버를 설치했다.‘파고다타워 종로’는 외부 전망을 가리지 않으면서도 직사광선을 차단하기 위해 101개의 알루미늄 루버를 70㎝ 간격으로 건물 전체를 둘러싸는 모양으로 설계됐다.이처럼 루버를 설치하면 안에서는 밖을 잘 볼 수 있지만 밖에서는 내부를 보기 힘들기 때문에 어학원의 기능적 측면도 높일 수 있다.

건물의 특성을 최대한 활용한 경관조명 설치

건축기법에서 눈에 띄는 ‘파고다타워 종로’는 조명시스템 측면에서도 괄목할만한 사례를 보여주고 있다. 종로타워에는 기존의 직접조명을 전혀 사용하지 않고 간접 투사 방식으로 경관조명을 구현했다.

경관조명을 제조하고 설치한 더좋은생활 주식회사는 차별화한 건축기법인 루버를 이용한 경관조명을 설치했다. 더좋은생활은 바 타입의 LED조명을 일정한 간격으로 떨어져 있는 루버 상단에 설치했다. 루버가 70cm간격으로 떨어져 있기 때문에 일반적인 방법으로는 미디어 파사드를 구현하기 어려웠다. 따라서 더좋은생활은 직접 조명을 구현하는 방식을 사용하지 않고 간접조명으로 루버 사이에 영상이 맺히게 하는 방식을 적용했다.

더좋은생활 김영근 대표는 “아휘디자인에서 설계한 시방서를 보고 그 아이디어에 감탄했다”면서 “간접투사 방식을 이용한 영상 패턴을 만들어 독특한 구조의 건물을 살리는 결실을 맺을 수 있었다”고 말했다. 루버에 최적화된 조명을 새로 설계해 적용한 더좋은생활은 루버 상단에 조명을 설치했기 때문에 건물 내부로 새어 들어가지 않도록 차단막을 치는 등 미적인 면과 실용성을 모두 고려한 경관조명에 심혈을 기울였다.

지향각 고려한 조명설계로 간접조명 방식 구현

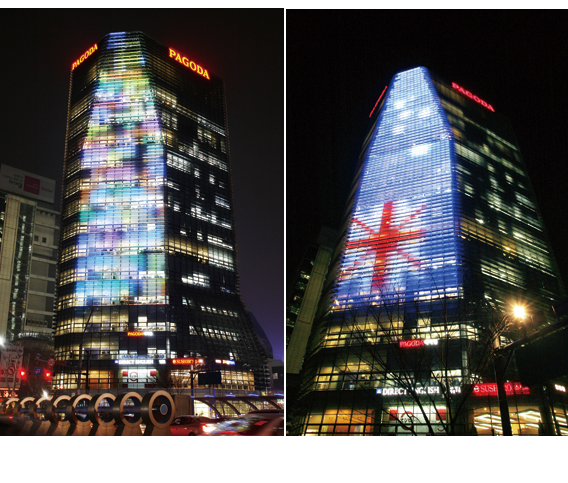

‘파고다타워 종로’ 경관조명은 50m(세로)×15m(가로) 규모로, 300mm 길이의 LED OVAL 라인 바가 총 2,537개 사용됐다. 렌즈가 설계된 OVAL 방식의 라인 바를 제작한 이유는 간접조명 방식으로 구현하기 때문에 지향각이 무엇보다 중요했기 때문이다. 더좋은생활에서는 지향각을 고려한 OVAL 방식의 조명을 사용해 루버 사이에 영상이 맺히도록 했다. 또한 자체 개발한 브래킷(Bracket)을 이용하여 LED 배광을 정확히 루버의 조사면에 맞추도록 설계했다.

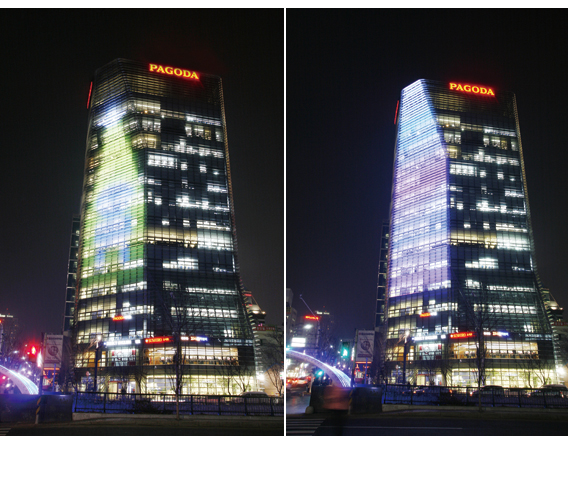

더좋은생활 김영근 대표는 “루버에 빛을 조사하여 연출하는 방식이기 때문에 직광으로 인한 빛 공해가 적고, 간접적으로 연출을 표현하기 때문에 보다 부드러운 영상이 연출될 수 있다”고 기존 조명과의 차별성을 강조하고 “서울시에서도 직접 조명을 제한하고 간접조명을 권장하기 때문에 서울시 가이드라인에도 충실한 경관조명이다”고 말했다. 이처럼 간접조명 방식으로 구현된 ‘파고다타워 종로’ 경관조명은 기존 경관조명 방식보다 눈부심이 적고 은은한 조명을 구현할 수 있어 차별화된 색감의 빛을 선사하고 있다. P


경관조명 주요 스펙
•건물 벽면 크기 세로 50m × 가로 15m
•조명의 종류 LED OVAL 라인 바(300mm)
•수량 2537개(300m) •조명 규격 27×25×300mm
•입력전원 DC 24v •LED 종류 OVAL LED 0.06W DIP TYPE
•LED 수량 RED 32개, GREEN 24개, BLUE 24개
•소비전력 6W •배광 50˚/ 120˚ •연출 DMX 512
